加固公司柱截面加大施工現場施工工藝

發布時間：2020-08-17來源：加固公司

加固公司對于加大柱截面及加設牛腿對大跨屋面梁的加固施工工藝

1項目概況
青島某培訓學校辦公樓飯店為單面現澆板框架剪力墻,柱距3.6m,其截面為450mm×550Mm;樓高5.5m,梁跨距14.0M,其截面為350mm×100mm,梁跨中下邊裝有7中25縱筋,梁沿高寬比每側設定有蟲12@300豎向鋼筋結構;設計方案選用的混凝土的強度級別為C30,在距梁底400mm處設定有石膏吊頂頂篷。該飯店于二零零一年底完工交付使用,二零零五年三月開展例檢時,發覺大梁跨中造成有縱向縫隙19條,較大裂寬0.4mm,在其中裂寬0.3毫米之上6條,且縫長均為超過1/2梁高的通梁底縫隙;裂寬03mm下列的有13條,在其中有5條是在梁腹上兩邊小正中間大的棗形縫隙。
2根本原因及解決
2.1造成縫隙的根本原因
(1)工程不善造成該樓原屋面設計方案選用陶料水泥砂漿找3%傾斜度并兼作隔熱層,施工企業變更用混泥土工程,使隔熱層提升載荷約.8kM/m2,導致屋面跨中因超重而裂開。
(2)提升設備造成該樓系在現行標準《建筑結構荷載規范》
(GB5000001)未授予執行前設計方案的,舊荷載規范要求人上人
屋面活載指標值僅為1.5kV/m2,而新標準要求為2.5kN/m2
已不夠0.5kNm2;但小區業主又在屋面上提升了豎向柱距(塊1.十米)較聚集的無縫鋼管鋼架棚,做為學生晾干衣物用設備,又提升了載荷約0.4kNm2,因此又加劇了屋面梁的跨中縫隙進一步展。
(3)設計方案不妥造成原設計方案框架梁高僅1.0M,高跨比達1/14;再加剪力墻截面挑選偏小,其測算長度達6.4m,長細比很大、彎曲剛度較弱,彎距擴散系數小,使梁跨中彎距及撓度值均稍大,因而難以避免造成梁跨中裂開。除此之外,設計方案梁高1.0M的梁側結構縱筋每側設定2史12偏小而疏,雖可考慮《混凝土結構設計規范》GB50010-2002)規定,但不能抵御很大的收攏、溫度地應力,進而造成梁腹棗形縫隙的造成。
2.2解決計劃方案的挑選
對該飯店架構開展構造核查獲知:在屋面次梁所造成的負彎矩及剪應力,原設計方案截面配筋圖可考慮現行標準《鋼筋混凝土設計標準(GB500200)的規定,但跨中截面抵御彎距不夠16.2%按基本可立即對梁開展加固,選用碳纖維材料加固法、預應力鋼筋加固法等均可擔任。但該飯店升級改造剛安裝好紙面石膏板頂篷沒多久,以便加固屋面梁假如再度拆卸,必定導致很大的損害。因而決策根據對屋面梁執行頂撐卸載掉,進行在剪力墻里側加大柱截面及加設牛腿,以提高柱的彎曲剛度和變小梁跨來減少跨中彎距,使沒經加固的
原梁截面也可以符合實際設計標準的規定。
3加固工程的技術措施
3.1加固施工工序
本項目加固工程按以下工藝流程開展:基本加固→加大柱截面→頂撐卸載掉→牛腿混凝土士混凝土澆筑→實載實驗。
3.2基本加固
加大柱截面使屋面梁梁跨變小后,柱頭的內功產生變化,會使柱基展現軸力受力情況,假如柱基出現承載能力不夠時,需選用加大截面法加固柱基。一般作法是將剪力墻里側柱基底階梯下的建筑鋼筋挖開,電電焊焊接長,將新老混泥土頁面清理千凈,刷涂防水膩子,再混凝土澆筑加大柱基截面的混泥土。

3.3加大柱截面

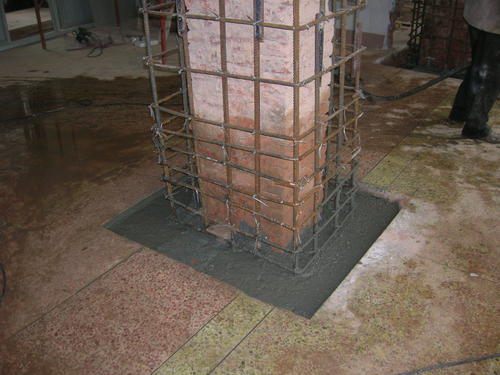

本項目加固設計方案在剪力墻里側加大柱截面,使柱截面由450mm×550Mm擴張成450mm×750Mm,其施工步驟是:最先,將面層的批膩子層清除并鑿毛;次之,按加固設計方案在面層打孔嵌入聯接老混泥土的2蟲12@400錨板;另外,對柱基頂階臺打孔植人422柱縱與在兩邊基礎梁對柱打孔嵌入增加牛腿建筑鋼筋(圖1);再度,用φ10@200增加柱主筋兩色與錨板及原柱主筋電焊焊接,并將增加柱及牛腿的別的鋼筋連接安裝結束;隨后,刷涂防水膩子、立模、澆筑混凝土至牛腿底端,加大柱截面工程自即日起進行。
即在混凝土構件包型鋼的加固方法。適用于使用.上不允許增大混凝土截面尺寸,而又需要大幅度地提高承載力的混凝土結構的加固。當采用化學灌漿外包鋼加固時,型鋼表面溫度不應高于60°C。當環境具有腐蝕性質時,應有可靠性的防護措施。
在鋼筋混凝土受彎構件受壓區加混凝土現澆層,可增加截面有效高度,擴大截面面積,從而提高構件正截面抗彎,斜截面抗剪能力和截面剛度,起到加固補強的作用；外包鋼加固是把型鋼或鋼板包在被加固構件的外邊,外包鋼加固鋼筋混凝土梁一般應采用濕式外包法,采用環氧樹脂化灌漿等方法把型鋼與被加固構傭粘結成一整體,加固后的構件,由于受拉和受壓鋼截面面積大幅度提高,因此正截面承載力和截面剛度大幅度提高。該法也稱濕式外包鋼加固法,受力可靠,施工簡便,現場工作量較小,但用鋼量較大,且不宜在無防護的情況下用于600C以上高溫場所；適用于使用上不允許顯著增大原構件截面尺寸,但又要求大幅度提高其承載能力的混凝土結構加固。
